Nueva Clínica CMI Diagonal

Esplugues de Llobregat, Barcelona

Proyecto de ingeniería de instalaciones integrales para la Nueva Clínica CMI Diagonal, promovido por FIATC. Un edificio hospitalario de 30.000 m² distribuidos en 9 plantas —3 bajo rasante, planta baja, planta técnica, 3 superiores y cubierta— diseñado para albergar 80 habitaciones, 6 quirófanos, 2 salas de dilatación y partos, UCI, urgencias 24 horas, hospital de día oncológico, diagnóstico por imagen y servicios complementarios de alta especialización médica.

GEPRO desarrolló el proyecto integral de instalaciones del centro, con una inversión en instalaciones de 8.500.000 €, garantizando la continuidad de servicio, seguridad y confort que exige un entorno hospitalario de esta complejidad.

Electricidad y continuidad de suministro

Suministro en Media Tensión con ~5.000 kW de potencia instalada. 2 centros de transformación secos de 2.000 KVA/ud en cubierta y 2 grupos electrógenos de 700 KVA/ud con depósito nodriza de 5.000 L, garantizando aproximadamente 174 horas de autonomía ante corte de red. Sistema de alimentación ininterrumpida independiente para la red general del edificio y para el Data Center, además de SAIs individuales en cada quirófano. Regulación de alumbrado mediante sistema DALI con control horario y de presencia para optimizar consumos.

Climatización

Sistema aire-agua a 4 tubos, con más de 3.000 kW en equipos instalados, que permite producir frío y calor simultáneamente en distintas zonas del edificio. La central frigorífica está formada por 3 enfriadoras de 850 kW/ud condensadas por aire, una de ellas con recuperación de calor durante el funcionamiento en frío para cubrir las necesidades de fan-coils de las plantas superiores. La producción de ACS y calefacción se completa con una central calorífica de 3 calderas de gas de 600 kW/ud y apoyo de instalación solar térmica en cubierta.

Gases medicinales

Red completa de gases medicinales —oxígeno, protóxido, vacío, aire medicinal, aire motriz, CO2, evacuación de gases anestésicos y nitrógeno— con panel técnico en quirófanos integrando tomas DIN, tomas eléctricas, equipotencial, intercomunicador y sistema de alarmas.

Telecomunicaciones y sistemas especiales
Centro de proceso de datos especialmente protegido, con refrigeración redundante y free cooling, red de voz y datos sobre IP cat-7 a 10 Gigabit y fibra óptica, y cobertura WiFi en todo el edificio. Red de transporte neumático de muestras para comunicación interna entre áreas asistenciales. Sistema de parada cardíaca diseñado a medida según los protocolos del centro.

Agua, saneamiento y sostenibilidad

Recogida separativa de aguas pluviales, grises y fecales, con reaprovechamiento de pluviales para riego de zonas ajardinadas y de aguas grises para cisternas, reduciendo el consumo de recursos acuíferos. Central de producción de agua osmotizada para esterilización instrumental y tratamientos especiales.

Protección contra incendios
Cobertura de detección de incendios y de gases en parking y cocina, grupo de bombeo de agua contraincendios para rociadores y BIEs, y extinción por gas FM200 en archivos y CPD.

Clínica Diagonal — Esplugues de Llobregat, Barcelona

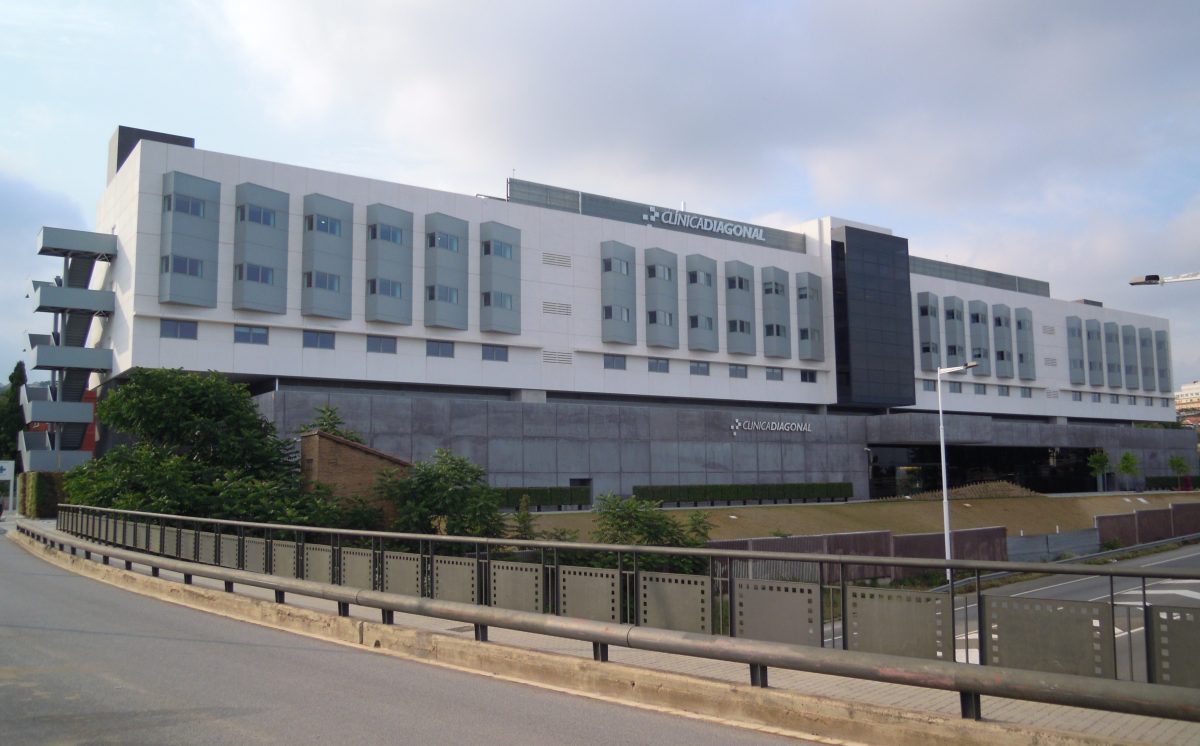

Gepro Engineering ha desarrollado el proyecto integral de instalaciones del edificio hospitalario Clínica Diagonal, situado en C/ Sant Mateu, 24-26, Esplugues de Llobregat. Se trata de un complejo sanitario de aproximadamente 30.000 m² construidos, distribuidos en 9 plantas: 3 bajo rasante, planta baja, planta técnica, 3 plantas superiores y cubierta.

Alcance de las instalaciones proyectadas:

Electricidad:

suministro en media tensión con unos 5.000 kW de potencia instalada, 2 estaciones transformadoras secas de 2.000 KVA, suministro alternativo mediante 2 grupos electrógenos de 700 KVA (con autonomía aproximada de 174 horas), SAI de 60 KVA para la red general y SAI de 20 KVA para el Data Center, además de SAIs individuales por quirófano. Sistema DALI de regulación de alumbrado con control horario y de presencia para optimizar el consumo energético.

Climatización:

sistema aire-agua a 4 tubos con más de 3.000 kW instalados, central frigorífica con 3 enfriadoras de 850 kW (una con recuperación de calor), central calorífica con 3 calderas a gas de 600 kW e instalación solar térmica de apoyo. Climatizadores de aire primario y fan-coils como principales elementos de campo, con sistema de control centralizado y consignas diferenciadas de verano e invierno.

Gases medicinales:

instalación completa de oxígeno, protóxido, vacío, aire medicinal, aire motriz, CO2, evacuación de gases anestésicos y nitrógeno, con panel técnico en quirófanos (tomas DIN, eléctricas, equipotenciales, intercomunicador, negatoscopio, indicador de alarmas y monitores).

Telecomunicaciones

CPD especialmente protegido, cableado IP cat-7 a 10 Gigabit y fibra óptica, climatización redundante con free cooling, detección y extinción automática de incendios, y cobertura WiFi en todo el edificio.

Transporte neumático:

red de mensajería interna para muestras entre las diferentes áreas del hospital.

Sistema de parada cardíaca:

diseño a medida según los requerimientos de los servicios médicos, con avisadores y displays de localización.

Protección contra incendios:

detección de incendios y de gases en parkings y cocina, grupo de bombeo contraincendios para rociadores y BIEs, y extinción por gas FM200 en archivos y CPD.

Saneamiento y fluidos:

recogida separativa de aguas pluviales, grises y fecales, con reaprovechamiento de pluviales para riego y de grises para cisternas, sistema de descalcificación general, 4 depósitos aljibe (grises, potable, riego/pluviales y contraincendios), planta de agua osmotizada para esterilización instrumental y red de captación solar térmica de apoyo a ACS y calefacción.

Programa funcional del centro:

El edificio da servicio a 80 habitaciones individuales, 7 suites, área quirúrgica de 2.000 m² (6 quirófanos, uno con flujo laminar), 3 salas de dilatación y partos, UCI de 6 habitaciones, urgencias 24h, hospital de día oncológico, 16 consultorios de consultas externas, fisioterapia y rehabilitación, diagnóstico por imagen (RX, RM, TAC, ecografía, densitometría, mamografía, ortopantomografía), endoscopia digestiva, laboratorio de reproducción asistida y FIV, laboratorio de análisis, farmacia, restauración y cafetería, y parking de más de 260 plazas en 7.500 m².

Se realizó el proyecto básico y el proyecto ejecutivo de todas las instalaciones y la dirección de las obras.

Se realizaron los proyectos de iluminación general y de helipuerto, de saneamiento, de protección contra incendios (extinción por espumógeno) así como la dirección de las obras.

Sistema de Protección contra incendios en helipuerto hospitalario Vall d’Hebron Barcelona Hospital Campus

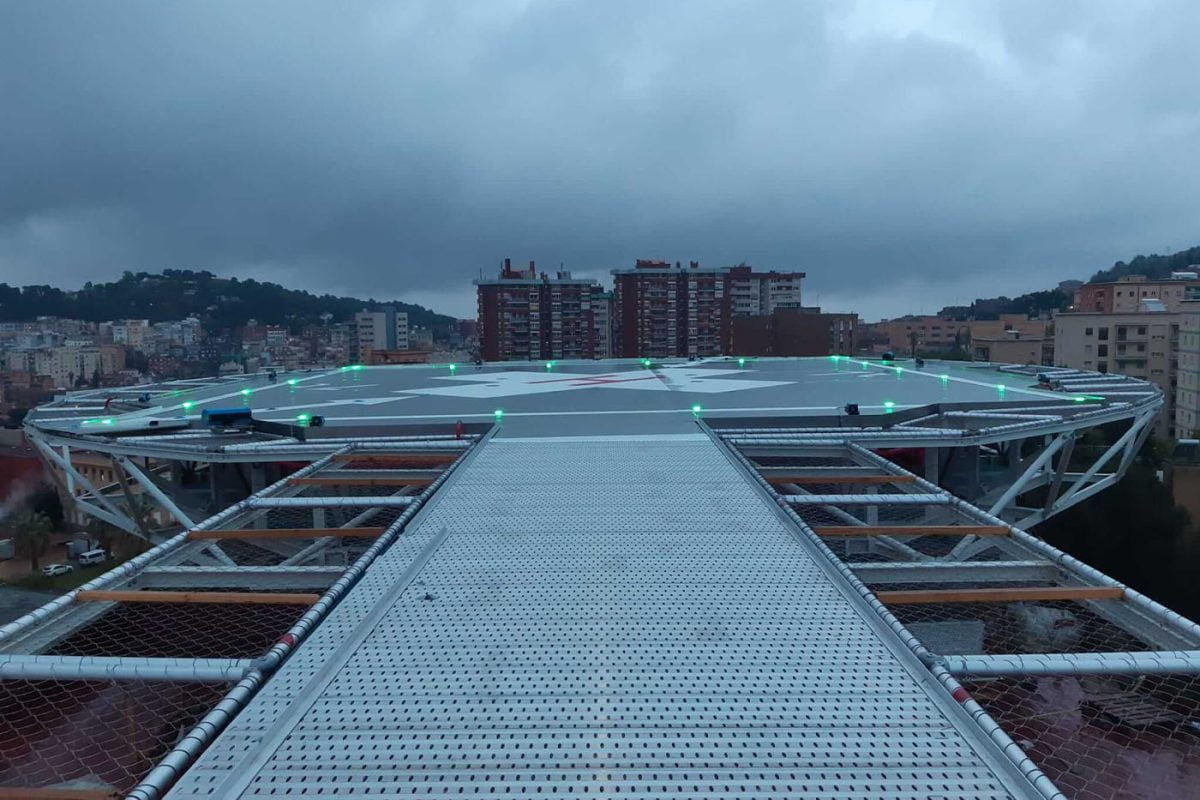

Un helipuerto hospitalario en Vall d’Hebron Barcelona Hospital Campus no es una cubierta convencional.

El riesgo principal no es solo el fuego.
Es el incendio con derrame de combustible.
Por ello, el sistema diseñado incorpora extinción mediante espuma física (espumógeno), capaz de:
✔ Sofocar el incendio por sofocación y enfriamiento.
✔ Sellar la superficie del combustible derramado.
✔ Evitar reignición.
✔ Actuar con rapidez en superficie abierta.

Claves técnicas del sistema

En este tipo de instalaciones la ingeniería debe resolver:
• Cálculo hidráulico específico para descarga rápida.
• Dimensionamiento de red y reserva.
• Selección de concentrado espumógeno adecuado.
• Integración con sistema de detección y activación.
• Coordinación con drenajes para evacuación de líquidos contaminados.
• Cumplimiento de normativa aeronáutica y PCI aplicable.

Además, el diseño debe garantizar:

🔹 Activación segura sin interferir con operaciones críticas.
🔹 Compatibilidad con la estructura metálica elevada.
🔹 Protección de personal sanitario y equipos de rescate.

Dirección de obra: la fase invisible
La dirección de obra implicó:
• Coordinación con el centro hospitalario.
• Planificación sin afectar actividad asistencial.
• Control de ejecución de instalaciones críticas.
• Validación de pruebas y puesta en marcha.

Su diseño hemos aplicado:

• Nuestro conocimiento normativo específico,
• Nuestra experiencia en instalaciones hospitalarias.
• Una Coordinación multidisciplinar.
• Rigor en aplicación de la tecnología absoluta.
