CLÍNICA DIAGONAL FIATC AMPLIACIÓN

Clínica Diagonal — Esplugues de Llobregat, Barcelona

Gepro Engineering ha desarrollado el proyecto integral de instalaciones del edificio hospitalario Clínica Diagonal, situado en C/ Sant Mateu, 24-26, Esplugues de Llobregat. Se trata de un complejo sanitario de aproximadamente 30.000 m² construidos, distribuidos en 9 plantas: 3 bajo rasante, planta baja, planta técnica, 3 plantas superiores y cubierta.

Alcance de las instalaciones proyectadas:

Electricidad:

suministro en media tensión con unos 5.000 kW de potencia instalada, 2 estaciones transformadoras secas de 2.000 KVA, suministro alternativo mediante 2 grupos electrógenos de 700 KVA (con autonomía aproximada de 174 horas), SAI de 60 KVA para la red general y SAI de 20 KVA para el Data Center, además de SAIs individuales por quirófano. Sistema DALI de regulación de alumbrado con control horario y de presencia para optimizar el consumo energético.

Climatización:

sistema aire-agua a 4 tubos con más de 3.000 kW instalados, central frigorífica con 3 enfriadoras de 850 kW (una con recuperación de calor), central calorífica con 3 calderas a gas de 600 kW e instalación solar térmica de apoyo. Climatizadores de aire primario y fan-coils como principales elementos de campo, con sistema de control centralizado y consignas diferenciadas de verano e invierno.

Gases medicinales:

instalación completa de oxígeno, protóxido, vacío, aire medicinal, aire motriz, CO2, evacuación de gases anestésicos y nitrógeno, con panel técnico en quirófanos (tomas DIN, eléctricas, equipotenciales, intercomunicador, negatoscopio, indicador de alarmas y monitores).

Telecomunicaciones

CPD especialmente protegido, cableado IP cat-7 a 10 Gigabit y fibra óptica, climatización redundante con free cooling, detección y extinción automática de incendios, y cobertura WiFi en todo el edificio.

Transporte neumático:

red de mensajería interna para muestras entre las diferentes áreas del hospital.

Sistema de parada cardíaca:

diseño a medida según los requerimientos de los servicios médicos, con avisadores y displays de localización.

Protección contra incendios:

detección de incendios y de gases en parkings y cocina, grupo de bombeo contraincendios para rociadores y BIEs, y extinción por gas FM200 en archivos y CPD.

Saneamiento y fluidos:

recogida separativa de aguas pluviales, grises y fecales, con reaprovechamiento de pluviales para riego y de grises para cisternas, sistema de descalcificación general, 4 depósitos aljibe (grises, potable, riego/pluviales y contraincendios), planta de agua osmotizada para esterilización instrumental y red de captación solar térmica de apoyo a ACS y calefacción.

Programa funcional del centro:

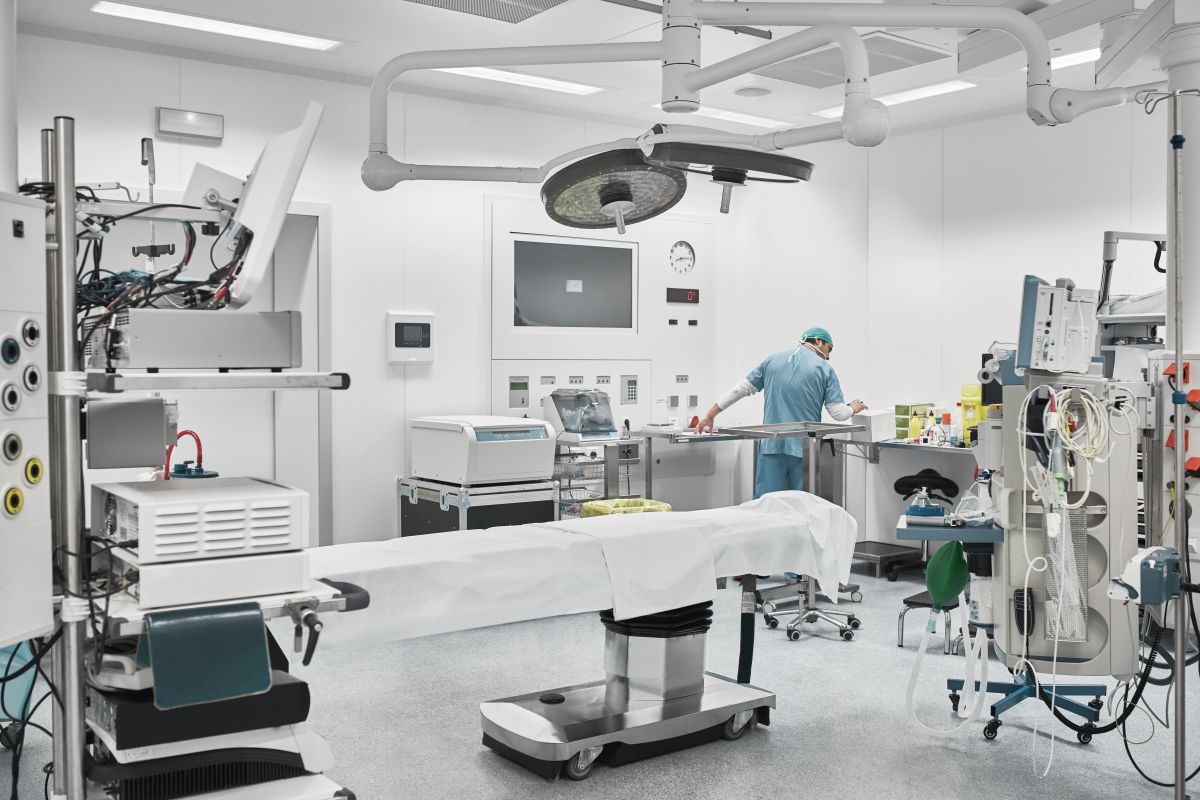

El edificio da servicio a 80 habitaciones individuales, 7 suites, área quirúrgica de 2.000 m² (6 quirófanos, uno con flujo laminar), 3 salas de dilatación y partos, UCI de 6 habitaciones, urgencias 24h, hospital de día oncológico, 16 consultorios de consultas externas, fisioterapia y rehabilitación, diagnóstico por imagen (RX, RM, TAC, ecografía, densitometría, mamografía, ortopantomografía), endoscopia digestiva, laboratorio de reproducción asistida y FIV, laboratorio de análisis, farmacia, restauración y cafetería, y parking de más de 260 plazas en 7.500 m².
